彩色不锈钢板的加工方法及应用

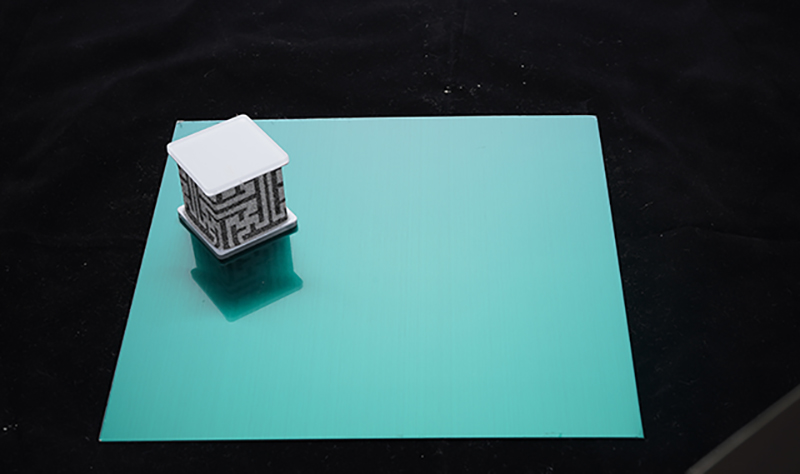

彩色不锈钢板的加工方法及应用！目前，彩色不锈钢板在国外发展迅速，已有10多个国家的几十家公司成批生产。WiQ工业设计.中国国外已使用的不锈钢着色方法，有涂镀有色金属着色法，搪瓷着色法，有机物覆盖层着色法，表面氧化处理着色法等。

　　其中，低温表面氧化处理着色法，工艺简单，成本低廉，所生产的彩色不锈钢美观耐久，是各种不锈钢着色法中的佼佼者。WiQ工业设计.中国在采用低温表面氧化着色之前，要先对不锈钢表面进行抛光，其光洁度越高，着色时颜色越均匀，色泽越鲜艳。抛光之后，还要进行酸洗，除去自然形成的氧化膜，同时避免表面被腐蚀。在着色过程中，用着色电位法控制色泽的重现性，是低温表面氧化处理着色工艺的关键。着色后不锈钢表面形成的彩色膜是一层氧化膜，这层膜实际是无色的，只是由于它对光的干涉作用，才形成颜色。膜的厚度不同形成的颜色也不同，而用不同的着色电位差得到的氧化膜的厚度也不相同。换句话说，就是可以随意控制这层氧化膜的厚薄，或将氧化膜褪除掉，使彩色不锈钢恢复成原色不锈钢。

　　中国国外，利用脉冲激光和电脑辅助设计，开发成功彩色不锈钢的制造新技术。其方法是先将不锈钢板浸渍于硝酸溶液中，然后用脉冲激光照射，控制照射时间的长短，钢板的表面便会呈现蓝、绿、金等7种颜色，所需要的费用仅是其他着色工艺的七分之一。WiQ工业设计.中国该新技术是将含铬17%不锈钢板与含铬18%、含镍8%的不锈钢板浸渍于5%的硝酸溶液中，然后以每平方米0.8焦耳能量密度的脉冲激光照射，结果发现不锈钢板未受激光照射的部分含铬量降低10%;而受激光照射的部分含铬量随着照射时间的增加而升高，最 高可达30%。WiQ工业设计.中国在脉冲激光照射下，不锈钢板表面所形成的氧化膜的颜色，随着含铬量的增加而发生变化。

　　中国在常用的原色不锈钢中，奥氏体不锈钢是最合适的着色材料，可以得到令人满意的彩色外观。铁素体不锈钢由于在着色溶液内会增加腐蚀的可能性，得到的色彩不如前者鲜艳。而低铬高碳马氏体不锈钢，由于其耐蚀性能更差，只能得到灰暗的色彩或黑色的表面。据报道，奥氏体不锈钢经采用低温表面氧化处理着色法着色后，在工业大气中暴露6年，在海洋性气氛中暴露1年半，在沸水中浸泡28天，或被加热到300℃左右，其彩色光泽均无变化。此外，它还可以承受一般的模压加工、拉延和弯曲加工以及加工硬化等。WiQ工业设计.中国目前，彩色不锈钢除了用于建筑物外壁和窗框装饰之外，还可用于其他许多领域。例如，可采用黑色不锈钢板制作太阳能集热板，其选择吸热率可达91%～93%。在工艺美术界，将彩色不锈钢与印刷术相结合，可采用蚀刻与研磨以及网点法相配合的工艺，生产出永不褪色的立体浮雕壁画、挂屏等。另外，用彩色不锈钢制造家用电器、炊具、厨房设备、卫生间用具，将深受消费者的喜爱。
