卡压式不锈钢管件连接施工工艺

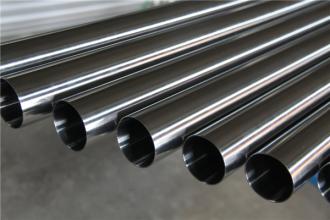

　　卡压式不锈钢管件连接施工工艺 ！薄壁不锈钢管是我国近年发展起来的高档次新颖建筑材料,它可用于给水、热水、饮用纯净水等工程,具有重量轻、力学性能好、使用寿命长、摩阻系数小、不易产生二次污染等优点,应用前景广阔。随着薄壁不锈钢管安装施工技术的不断提高,以卡压式连接为主的施工工艺也得到广泛应用,它是以带有特种密封圈的承口管件连接管道,用专用工具压紧管口而起密封和紧固作用的一种连接方式,施工中具有安装便捷、连接可靠及经济合理等优点,它使工程质量和劳动生产率得到有效提高。这里简要介绍薄壁不锈钢管卡压式连接在建筑给水工程中的施工技术。 1. 薄壁不锈钢管卡压式连接安装技术 薄壁不锈钢管卡压连接管件的端部 U型槽内装有O型密封圈,安装时将不锈钢管插入管件中,用专用压钳卡压管件端部,使不锈钢水管和管件端部同时收缩( 外小里大,表面形成六角形 ),从而达 到连接强度,并满足密封要求。 1.1主要安装施工工艺 安装前准备→预制加工→干管安装、试压→立管安装、试压→支管安装、试压。 1.1.1安装前准备工作 结合施工现场,熟悉施工图纸,在楼层结构施工过程中,配合土建作穿墙壁和楼板的预留孔、槽,留孔或开槽尺寸宜符合下列规定:预留孔洞的尺寸宜比管外径大50～100 mm,暗埋管道的墙槽深度为管外径

　　加20mm,宽度为管外径加40～50mm,架空管道管顶上部净空不宜小于100mm。 1.1.2预制加工 根据设计图纸规定的坐标和标高线,并结合现场实际情况,绘制加工草图,按图进行管段的预制加工和预装配,在管段预制加工的同时可进行成批量的支架制作。 1.1.3干管安装 (1)将预制加工好的管段按编号运至安装部位进行安装。 (2)将各管段进行卡压连接,其操作步骤如下:①下料:小规格管材选用手动切管器截管,大规格管材则选用砂轮切割机截管,应使端面平齐垂直于轴线并去除毛刺;②连接管件和管材:在不锈钢管上画出需插入管件的长度。应满足表1的要求。然后将不锈钢管垂直插入卡压式管件中,应确认管子上所画标记线距端部的距离,公称直径15～25时为3 mm。公称直径32～40时为5mm。确认后用专用液压钳卡住管件端部,通过液压工具加压完成管道的卡压连接。加压值分别为:管径DN25～40的5MPa,DN15～20的为4 MPa。 (3)管道固定:用管卡、型钢将管道固定在墙或梁上,不得有松动现象,公称直径≤25mm的管道安装时可采用塑料管卡。 (4)管道敷设时严禁产生轴向弯曲和扭曲,穿过墙或楼板时不得强制校正。当与其它管道平行敷设时,应按设计要求预留保护距离,当设计无规定时其净距不宜小于100mm。当管道平行时,管沟内薄壁

　　卡压式不锈钢管件连接施工工艺 ！不锈钢管宜设在镀锌钢管的内侧。 (5)干管安装后必须进行水压试验,试验压力为工作压力的 1.5倍且不小于0.6MPa,管道系统加压宜采用手动泵缓慢进行,升压时间在10min以上,当压力达到规定试验压力后观察10min,如压力降低小于0.02Mpa,再将压力降至工作压力,对管道作外观检验,以不渗漏为合格,方可进行后续土建施工。 1.1.4立管安装 将预制加工好的立管段运至安装现场,并将各管段进行卡压连接。明装立管时,其外壁距装饰墙面的距离为:公称管径≤25mm时为40mm,公称直径32～40mm时为50mm。管道井的暗装立管严格按施工图尺寸进行安装,立管穿越楼板处应加设塑料套管,穿过屋面时采用金属防水套管,套管高出地面和屋面50mm,管道安装一定要在墙壁粉饰完成后进行,以免污染管道。立管安装完成后进行水压试验,试验压力及试验方法同干管试压。 1.1.5支管安装 将预制好的支管运至施工现场组装,明装支管一般沿墙敷设,并设有2‰～3‰的坡度,坡向立管或配水点,支管与墙壁之间可用塑料管卡固定。在给水栓或配水点处则应采用金属管卡或吊架固定。管卡或吊架宜设置在距配件40～80mm处。 暗装的支管敷设在墙槽内,暗敷时薄壁不锈钢管、管件不宜与水泥浆、砂浆、混凝土直接接触,因此应在管外加防护套管或外缠防腐胶带。
