无缝钢管在线外形检测

产品时间:2017-04-21 19:26

简要描述:

无缝钢管在线外形检测! 无缝钢管具有中空截面,大量用作输送流体的管道,如输送石油、天然气、煤气、水及某些固体物料的管道等。钢管与圆钢等实心钢材相比,在抗弯抗扭强度相...

详细介绍

  无缝钢管在线外形检测!无缝钢管具有中空截面,大量用作输送流体的管道,如输送石油、天然气、煤气、水及某些固体物料的管道等。钢管与圆钢等实心钢材相比,在抗弯抗扭强度相同时,重量较轻,是一种经济截面钢材,广泛用于制造结构件和机械零件。很多人会关心无缝管规格等这些因素,所以本文就来详细介绍下。

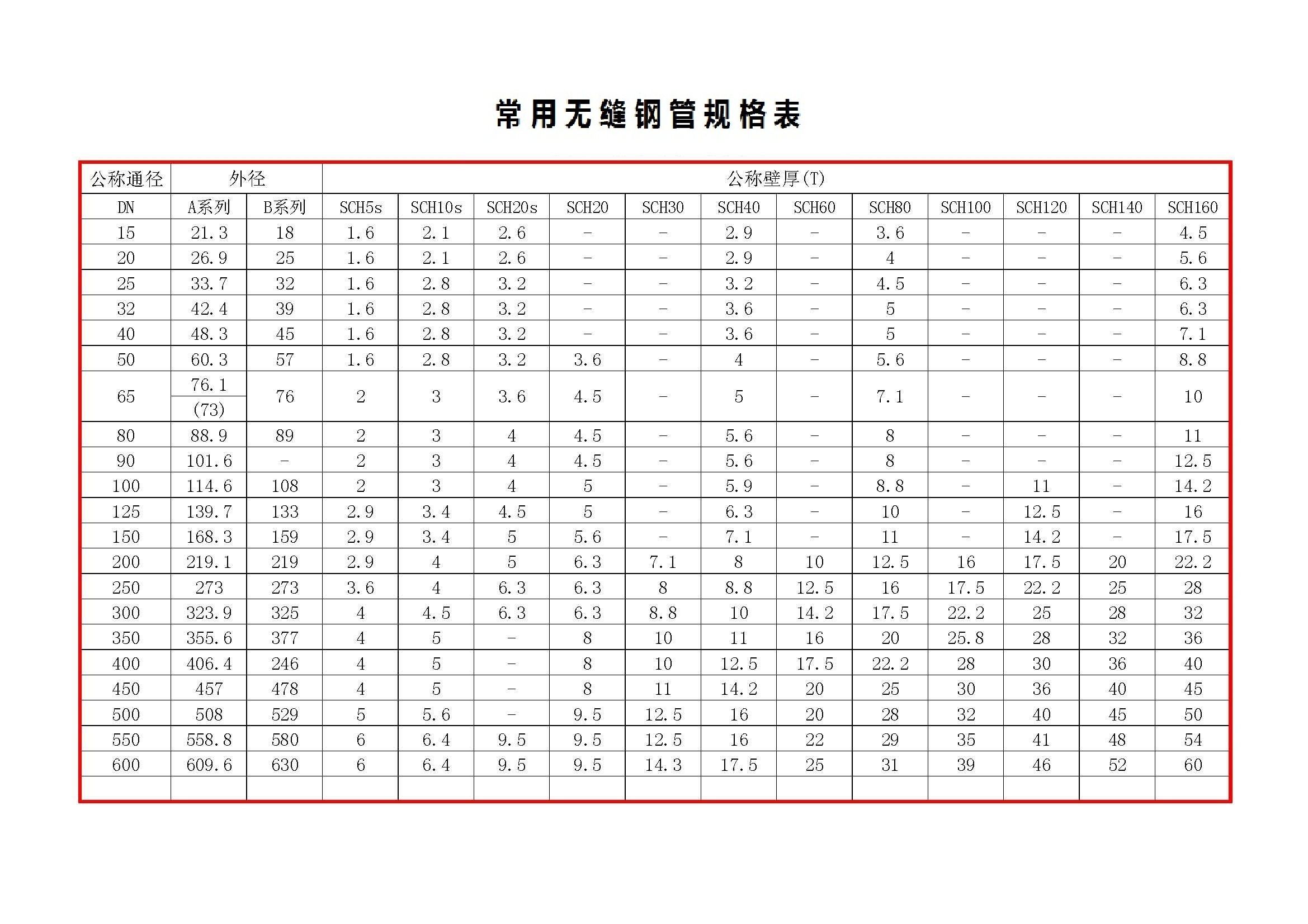

  常用无缝管规格:




无缝钢管价格



  无缝钢管在线外形检测!无缝管质量检验方法:

  1.化学成分分析:化学分析法、仪器分析法(红外C—S仪、直读光谱仪、zcP等)。

  ①红外C—S仪:分析铁合金,炼钢原材料,钢铁中的C、S元素。

  ②直读光谱仪:块状试样中的C、Si、Mn、P、S、Cr、Mo、Ni、Cn、A1、W、V、Ti、B、Nb、As、Sn、Sb、Pb、Bi

  ③N—0仪:气体含量分析N、O

  2.钢管几何尺寸及外形检查:

  ①钢管壁厚检查:千分尺、超声测厚仪,两端不少于8点并记录。

  ②钢管外径、椭圆度检查:卡规、游标卡尺、环规,测出最大点、最小点。

  ③钢管长度检查:钢卷尺、人工、自动测长。

  ④钢管弯曲度检查:直尺、水平尺(1m)、塞尺、细线测每米弯曲度、全长弯曲度。

  ⑤钢管端面坡口角度和钝边检查:角尺、卡板。

  3.钢管表面质量检查:100%

  ①人工肉眼检查:照明条件、标准、经验、标识、钢管转动。

  ②无损探伤检查:

  a. 超声波探伤UT:

  对于各种材质均匀的材料表面及内部裂纹缺陷比较敏感。

  标准:GB/T 5777-1996 级别:C5级

  b. 涡流探伤ET:(电磁感应)

  主要对点状(孔洞形)缺陷敏感。 标准:GB/T 7735-2004

  级别:B级

  c. 磁粉MT和漏磁探伤:

  磁力探伤,适用于铁磁性材料的表面和近表面缺陷的检测。

  标准:GB/T 12606-1999 级别: C4级

  d. 电磁超声波探伤:

  不需要耦合介质,可以应用于高温高速,粗燥的钢管表面探伤。

  e. 渗透探伤:

  荧光、着色、检测钢管表面缺陷。

  4.钢管理化性能检验:

  ①拉伸试验:测应力和变形,判定材料的强度(YS、TS)和塑性指标(A、Z)

  纵向,横向试样 管段、弧型、圆形试样(¢10、¢12.5)

  小口径、薄壁 大口径、厚壁 定标距。

  备注:试样断后伸长率与试样尺寸有关 GB/T 1760

  ②冲击试验:CVN、缺口C型、V型、功J 值J/cm2

  标准试样10×10×55(mm) 非标试样5×10×55(mm)

  ③硬度试验:布氏硬度HB、洛氏硬度HRC、维氏硬度HV等

  ④液压试验:试验压力、稳压时间、 p=2Sδ/D

  5.钢管工艺性能检验过程:

  ①压扁试验:圆形试样 C形试样(S/D>0.15) H=(1+2)S/(∝+S/D)

  L=40~100mm 单位长度变形系数=0.07~0.08

  ②环拉试验:L=15mm 无裂纹为合格

  ③扩口和卷边试验:顶心锥度为30°、40°、60°

  ④弯曲试验:可代替压扁试验(对大口径管而言)

  无缝钢管在线外形检测!6.钢管金相分析:

  ①高倍检验(微观分析):非金属夹杂物100x GB/T 10561 晶粒度:级别、级差

  组织:M、B、S、T、P、F、A-S

  脱碳层:内、外。

  A法评级:A类-硫化物 B类-氧化物 C类-硅酸盐 D-球状氧化 DS类。

  ②低倍试验(宏观分析):肉眼、放大镜10x以下。

  a. 酸蚀检验法。

  b. 硫印检验法(管坯检验,显示低培组织及缺陷,如疏松、偏析、皮下气泡、翻皮、白点、夹杂物等。

  c. 塔形发纹检验法:检验发纹数量、长度及分布。

  (三)中国现行无缝钢管标准:

  1.现行无缝钢管标准:共有47项 其中:GB 25 项 HB 3 项 特殊用途19项;基础 2项 产品 45项

  无缝钢管在线外形检测!2.常用标准:

  ① GB/T 2102-2006 钢管的验收、包装、标志和质量证明书。

  ② GB/T 17395-2008 无缝钢管尺寸、外形、重量及允许偏差。

  ③ GB 5310-2008 高压锅炉用无缝钢管。

  ④ GB 9948-2013 石油裂化用无缝钢管。

  ⑤ GB 6479-2013 高压化肥设备用无缝钢管。

  ⑥GB 18248-2008 气瓶用无缝钢管。
